Die Krönung der Manufaktur

KALIBER 103.0

Zurück

Details

Das Uhrwerk

Das Grossmann’sche Drei-Minuten-Tourbillon mit Sekundenstopp

Der Tourbillonkäfig

Der Sekundenstopp

Die Hemmung

Die Federhauslagerung

Das Räderwerk

Der Bremsring aus Pockholz

Der dreifach gestufte Sonnenschliff

Die Goldchatons

Die Handgravur

Das Uhrwerk

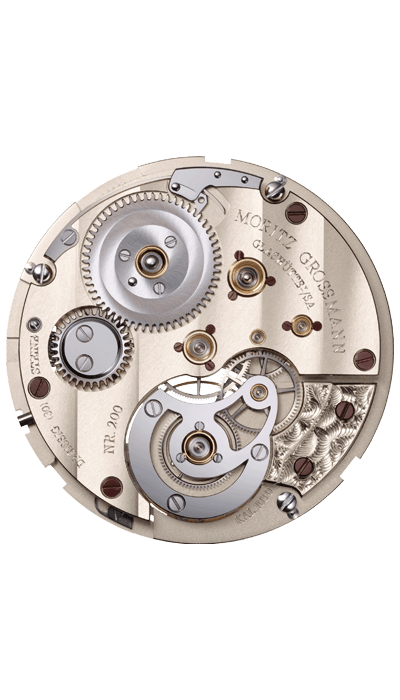

Das Uhrwerk Kaliber 103.0 der BENU Tourbillon offenbart eine neue Konzeption und eine Reihe überraschender Lösungen. Das für die Grossmann’schen Zeitmesser typische Pfeilerwerk aus Werkplatte und 2/3-Platine steht in der Tradition der Glashütter Taschenchronometer. Eine ausgewogene Komposition der Bauteile aus naturbelassenem Neusilber in unterschiedlicher Finissage bildet die verschiedenen Ebenen, die durch zwei Werkpfeiler und das separat herausnehmbare Aufzugsmodul in exakter Distanz verbunden sind. Die feinen Gravuren werden ausschließlich von Hand ausgeführt.

Das Grossmann’sche Drei-Minuten-Tourbillon mit Sekundenstopp

Die BENU Tourbillon geht zurück auf die Gedanken des berühmten Glashütter Uhrmachermeisters Alfred Helwig, der 1920 das fliegende Tourbillon entwickelte. Seit 1911 wirkte Alfred Helwig in seiner eigenen Werkstatt und parallel als Lehrmeister an der Glashütter Uhrmacherschule, die er zuvor selbst besuchte. Sein Standardwerk „Drehganguhren“ inspiriert auch 2013 bei der Konzeption des Grossmann’schen Drei-Minuten-Tourbillons.

In der BENU Tourbillon ist der Käfig auf einem gestuften, handgravierten Neusilberkloben fliegend gelagert. Seine Konstruktion ist vollkommen neu erdacht und führt zu einer funktional reduzierten Ästhetik. Das filigran gearbeitete Käfigoberteil bildet eine v-förmige Unruhbrücke, die als signifikantes Merkmal zum Geschmacksmuster angemeldet ist. Die Spirale ist unter der charakteristischen Grossmann’schen Unruh angeordnet. Der kundige Blick fällt somit unmittelbar auf das Herz der BENU Tourbillon.

Der Tourbillonkäfig

Die Konstruktion der Grossmann’schen Unruh erlaubt, das Trägheitsmoment bei handwerklicher Fertigung in der Manufaktur optimal anzupassen sowie bei minimalem Luftwiderstand und mit kleinstmöglicher Masse eine hohe Bewegungsenergie zu erzielen. Über Masseschrauben und gleichmäßig verteilte Bohrungen im Unruhreif kann die Masse variiert und die Unruh ausgewuchtet werden. Für die BENU Tourbillon wurden die Größe der Unruh und des Tourbillonkäfigs durch ausgefeilte räumliche Anordnung optimiert. Die Nivarox 1-Spirale, deren Endkurve nach Berechnungen des Glashütter Regleurs Gustav Gerstenberger aufgebogen ist, wird unter der Unruh angebracht, sodass die Bewegungen von Unruh und Tourbillonkäfig ungestört betrachtet werden können.

Der Sekundenstopp

Im Verständnis der Grossmann’schen Uhrmacher erfordert die Präzision eines Tourbillons auch einen Sekundenstopp. Die aufwändige Ausführung des Käfigs mit nur zwei dreikantigen Pfeilern ebnet den Weg für diese weitere Komplikation. Zum störungsfreien Anhalten der Unruh soll sich die Stoppeinrichtung an den dreikantigen Gestellpfeilern vorbei bewegen. Ein elastischer Pinsel aus menschlichem Haar löst diese Aufgabe schonend und zuverlässig. Diese zum Patent angemeldete Stopplösung ermöglicht das präzise Einstellen der Zeit und belegt die Meisterhaftigkeit der BENU Tourbillon (diese Patentanmeldung wird unterstützt durch SIGNO, eine Förderinitiative des Bundesministeriums für Wirtschaft und Technologie).

Die Hemmung

Der Anker wird aus zwei Teilen gefertigt: einer dünnen Ankergabel mit Sicherheitsmesser nach dem Vorbild der Glashütter Taschenuhren und dem Ankerkörper mit den sichtbaren Saphir-Paletten. Der Weg des Ankers wird über einen Stift an der Verlängerung der Ankergabel begrenzt und somit die Schwerpunktlage des Ankers wesentlich verbessert.

Die Federhauslagerung

Für das Federhaus wurde eine äußerst selten verwendete, optimierte Lagerung gewählt. Durch die zweiseitige Steinlagerung mit maximalem Lagerabstand zwischen dem Sperrrad und der Werkplatte ist das Federhaus perfekt stabilisiert. Das weiterentwickelte Glashütter Gesperr sichert die Spannung der Zugfeder. Die in einem Langloch geführte Sperrklinke gestattet dem Sperrrad nach dem Vollaufzug etwas zurückzugehen und die Zugfeder leicht zu entspannen. Ein Goldchaton mit Lagerstein dekoriert das Sperrrad und ist Kennzeichen der zweiseitigen Federhauslagerung.

In der Schnittdarstellung ist das in Stein gelagerte Federhaus mit seiner Welle gut zu erkennen.

Das Räderwerk

Die Grossmann’schen Präzisionsuhren der Gegenwart stehen für die Heimat einer neuen Zeit über unsere Zeit hinaus. In der BENU Tourbillon soll auch das Räderwerk mit seinen hochwertigen Schliffen und Polituren weder durch Oxydation noch durch Verletzung überzogener Oberflächen an Schönheit einbüßen. Für die Laufwerksräder gewährleistet die Kupfer-Nickel-Zink-Legierung ARCAP dauerhafte Brillanz. Über dem silberfarbenen Räderwerk erhält die aus Berylliumbronze gefertigte Unruh ihren ungestörten Auftritt.

Der Bremsring aus Pockholz

Durch ein zusätzliches Rad wird die Umlaufzeit des Tourbillonkäfigs auf drei Minuten verlängert und dadurch dessen Bewegungsenergie zur Schonung der Hemmung reduziert. Das Trieb für die Sekundenanzeige liegt außerhalb des Kraftflusses der Räderkette und wird mit einem geringeren Drehmoment angetrieben. Um ein Spiel von Welle und Sekundenzeiger zu vermeiden, wird das Trieb durch eine Feder konstant gebremst. Diese Funktion gestalten die Grossmann’schen Uhrmacher dauerhaft sicher und wartungsfrei, indem sie Pockholz, ein sehr ölhaltiges Holz mit dem höchsten Härtegrad „steinhart“, für den Bremsring an der Sekundenwelle einsetzen. Vorbild sind die äußerst zuverlässigen Schiffs- und Turmuhren, die der Tischler John Harrison mit seinem  Wissen über die Eigenschaften verschiedener Hölzer im 18. Jahrhundert erfolgreich konstruierte.

Der dreifach gestufte Sonnenschliff

Die Aufzugsräder tragen eine polierte Kantenbrechung in der Verzahnung, die den Teilen die höchste Brillanz verleiht. Das Sperrrad als größtes dieser Räder ist zusätzlich mit einem traditionellen dreistufigen Sonnenschliff dekoriert und fügt sich so harmonisch in das Gesamtbild der breiten Streifen und der Handgravur ein.

Die Goldchatons

Die Lagersteine – weiße Saphire – sind in hervorstehenden Goldchatons eingefasst. Gemeinsam mit den aufgesetzten, einzeln von Hand angelassenen Stahlschrauben überragen sie die Platinenoberfläche. Damit orientiert man sich am Vorbild alter Grossmann-Taschenuhren und erreicht, dass die Lagersteine einzeln entnommen und gereinigt werden können, ohne die Platine bei der Montage zu beschädigen.

Die Handgravur

Alle Gravuren auf der 2/3-Platine, wie auch die Gravur auf dem Ankerradkloben und dem Tourbillonkloben werden von Hand gestochen.

Technische Daten

Uhrwerk

Manufakturkaliber 103.0, Handaufzug, in fünf Lagen reguliert

Funktionen / Besonderheiten

fliegend gelagertes Drei-Minuten-Tourbillon mit verschraubtem Antriebsrad und v-förmige Unruhbrücke (zum Geschmacksmuster angemeldet) / Zentralanzeige für Minute, dezentrale Anzeige für Stunde und Sekunde mit Sekundenstopp, Überbrückung der Skalenlücke im Minutenzifferblatt von 25 - 35 Minuten durch eine Zeigerverlängerung mit separater Skale (zum Patent angemeldet) / Sekundenstopp am Unruhreif durch Eingreifen eines Haarpinsels (zum Patent angemeldet) / ungleicharmige Ankerhemmung mit Gegengewicht und Anschlagstift im Anker / Grossmann’sche Unruh mit untenliegender Spirale und Regulierung über Regulierschrauben im Unruhreif / neu konzipierte Steinlagerung für das Federhaus / Bremsring an der Sekundenwelle aus sehr hartem, ölhaltigem Pockholz / Laufwerksräder aus ARCAP gefertigt / Grossmann‘scher Handaufzug mit Drücker zur Entriegelung der Zeigerstellung und zum Start des Uhrwerkes / modifiziertes Glashütter Gesperr mit Rücklauf / Pfeilerwerk mit 2/3-Platine und Gestellpfeilern aus naturbelassenem Neusilber / 2/3-Platine und Tourbillonkloben handgraviert / breiter, waagerechter Glashütter Streifenschliff, 3-fach gestufter Sonnenschliff auf dem Sperrrad / hervorstehende Goldchatons mit aufgesetzten Schrauben / weiße Saphire als Lagersteine / separat herausnehmbarer Kupplungsaufzug

Einzelteile

245 (Laufwerk 186 / Käfig 59)

Steine

30 Steine, davon 4 in verschraubten Goldchatons (Laufwerk 17, Käfig 13)

Hemmung

Ankerhemmung

Schwingsystem

Grossmann’sches Drei-Minuten-Tourbillon mit Sekundenstopp, stoßgesichert gelagerte Grossmann’sche Unruh mit 4 Masse- und 2 Regulierschrauben, untenliegende Nivarox 1-Spirale mit 80er Endkurve, Form nach Gustav Gerstenberger

Käfigdurchmesser

16,0 mm

Käfigdrehzahl

1 Umdrehung in drei Minuten, auf der Zifferblattseite gegen den Uhrzeigersinn

Unruh

Durchmesser 14,2 mm, Unruhfrequenz 18.000 Halbschwingungen pro Stunde

Gangreserve

72 Stunden nach Vollaufzug

Bedienelemente

Krone zum Aufziehen der Uhr und Einstellen der Uhrzeit, Drücker zum Starten der Uhr

Werkmaße

Durchmesser: 38,4 mm, Höhe: 7,1 mm
